管廊裝配式支架采用的U型鋼可縮性支架的連接件

U型鋼可縮性支架的漥接件是支架的關鍵部分，連接件的結 構直接關系到可縮性支架的整體穩定性、病動性能和支架的承載 能力。因此，國內外對連接件都進行了廣泛的研究，出現了多種多樣形式的連接件，這些連後件大致可分為螺栓連接件和楔式連接件兩大類。

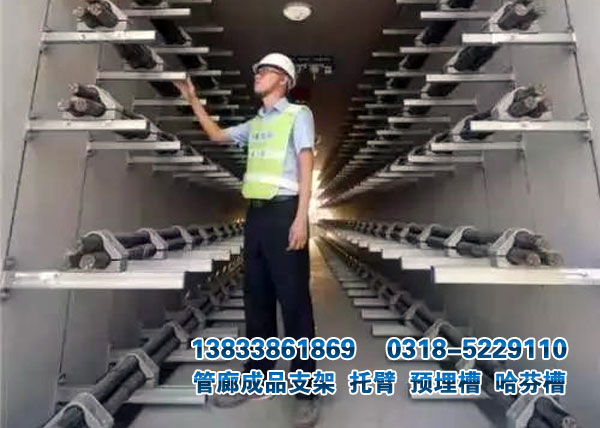

綜合管廊成品支架

1. 螺栓連接件這類連接件采用螺紋機構，特點是可以調整螺栓卡纜預緊力的大小，控制支架的滑動性能。

(1) 螺桿夾板式連接件，這是早采用的連接件，由U 型縲桿和夾板組成，這種連接件的特點是結構簡單，缺點是強度低，連接剛度小，容易產生變形，適應于輕型U型鋼支架。一般情況下，U18型鋼采用的是平板型夾板，如圖1-11 (a)所 示，而U25則采用槽型夾板，如圖1-11(6)所示。

(2) 雙槽夾板式連接件，如圖1-11(d)所示，由兩塊槽形夾板和一對螺栓組成，與螺桿平板式連接件相比，具有強度 高、剛度大、縮動平穩，有效縮動量大等特點。這種連接件適合于重型U型鋼可縮性支架，如U29和U36型鋼可縮性支架等。

(3) 頂緊式連接件，這種連接件結構如圖1-11 (c)所示， 由環箍、方鐵和壓緊螺栓組成。

2. 楔式連接件

(1)楔形連接件。楔形連接件也是管廊裝配式支架U型鋼可縮性支架發展 早期廣泛使用的一種連接件，結構如圖1-12 (a)、（6)所示，圖1-11螺栓連接件U型鋼； U型螺栓；3平板夾板；4棺形夾板；5U型箍板； 6-方鐵；7-螺栓；8-上槽形板；9-下槽形板；螺桿平夾板連接件；（6)螺桿槽形夾板；U)頂緊式連接件；（f)雙槽夾板連接件，這種連接件是由U形箍和夾板組成。使用時用錘子楔緊楔塊即 可。這類連接件的結構較為簡單，使用方便但強度低、剛度小、 滑動不夠平穩，適用于輕型U型鋼連接件。

(2)耳楔式連接件。耳楔式連接件結構如圖1 – 12 (C)所 示。其作用原理是將U型鋼耳部楔緊，其結構簡單，安裝拆卸 方便、強度高、剛度大、不易損壞。
