管廊抗震支架對于單根管道（包括風管、水管、電纜等）的吊架，要求不大于12m做一對水平拉桿，不大于24m做一對垂直拉桿。對于此種吊掛形式，無論管道長短，要至少有兩對水平拉桿和一對垂直拉桿。

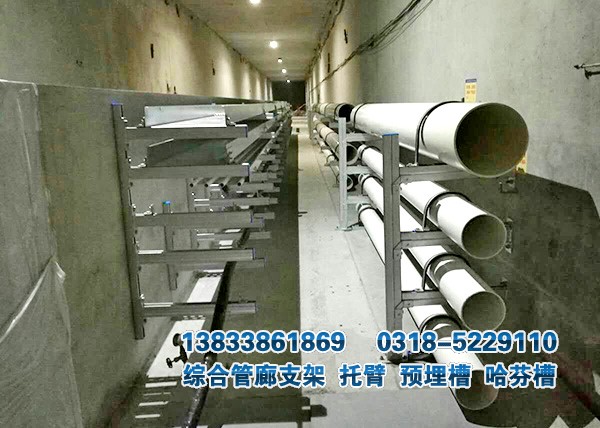

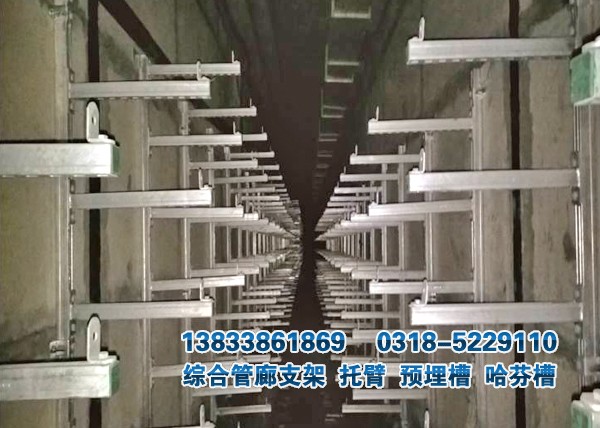

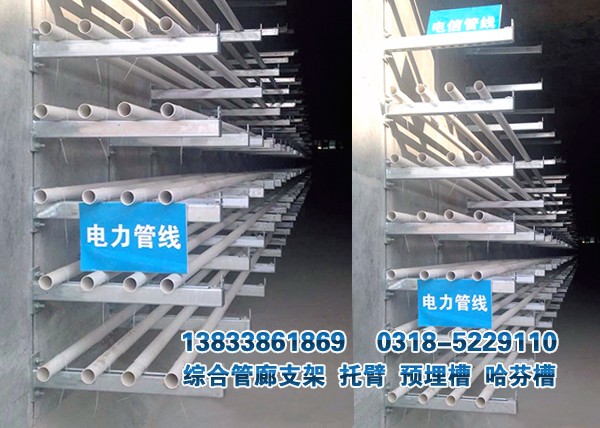

管廊抗震支架對于用槽鋼或者角鋼做成的用來放置多根管道的支架，當其中管道直徑都小于100mm時，每隔12m做一對水平和垂直的拉桿，當其中的管道直徑在100mm～200mm時，每隔6m做一對水平和垂直的拉桿。而且對于此種支架要求在端部必須加水平和垂直的拉桿。

下表給出對應的管道重量（包括支架重量），按照公式計算出來的拉桿的拉力，和推薦的吊桿形式。其中連接拉桿和支架及結構構件的五金件選用時要求要能滿足表中所列出的拉力值，必須有相應的資料和報告證明其設計承載力大于相應的拉力值方可使用。下表中的拉桿安裝的角度要求在35度到55度之間。

單根管道的拉桿的抗震設計值

管道重量Wp (kg/m)	桿1拉力(kN)	桿2拉力(kN)	強度為890Mpa的不銹鋼吊桿	Q235圓鋼吊桿	8.8級A級普通螺栓
10～20	4	8	Ф6	Ф6，Ф8	M10
20～50	10	19	Ф6	Ф8，Ф12	M10，M12
50～100	19	38	Ф6，Ф8	Ф12，Ф16	M12，M16
100～200	37	74	Ф8，Ф12	Ф16，Ф22	M16，M20（2M16）

支架形式的拉桿抗震設計值（用于12m一對拉桿）

管道重量Wp (kg/m)	桿1拉力(kN)	桿2拉力(kN)	強度為890Mpa的不銹鋼吊桿	Q235圓鋼吊桿	8.8級A級普通螺栓
10～20	4	4	Ф6	Ф6	M10
20～50	10	10	Ф6	Ф8	M10
50～100	19	19	Ф6	Ф12	M12
100～200	37	37	Ф8	Ф16	<span, lang=”EN-US” style=”font-family: Arial, sans-serif; font-size: 10pt;”>M16

支架形式的拉桿抗震設計值（用于6m一對拉桿）

管道重量Wp (kg/m)	桿1拉力(kN)	桿2拉力(kN)	強度為890Mpa的不銹鋼吊桿	Q235圓鋼吊桿	8.8級A級普通螺栓
10～20	2	2	Ф6	Ф6	M10
20～50	5	5	Ф6	Ф6	M10
50～100	10	10	Ф6	Ф8	M10
100～200	19	19	Ф6	Ф12	M12

符合下列要求的管道可不做抗震措施。

1．重量小于180kg的懸掛設備。

2．內徑小于25mm的煤氣管道和內徑小于60mm的電氣配管。

3．矩形面積小于0.38m²和圓形直徑小于0.70m的風管。

4．吊桿計算長度不超過300mm的吊桿懸掛管道。

5．直徑小于55mm的水管。

6．對于易燃易爆和有毒性的氣體或者液體管道，需要按照相關的規(guī)范確定。

此版本提供了抗震支撐安裝時，8.8級A級普通螺栓的選型型式。如果采用膨脹螺栓，必需保證使用的膨脹螺栓（一個或者一組）的抗拉力大于表中所列的拉力。其中需要注意的是在五金件和連接件的采購中，要根據(jù)現(xiàn)場管道的型式和重量，采用對應螺栓孔大小的五金件和連接件，避免因為采購的五金件和連接件上預留的螺栓孔直徑不夠，導致螺栓無法安裝。
