綜合管廊電力支架安裝

1.工藝流程:彈線定位→鋼筋探測→電鉆開孔→立柱安裝→托臂安裝→定位復核
2.根據管廊標準斷面圖，利用紅外線水平儀進行支架安裝的定位。
3.使用鋼筋探測儀探測無鋼筋位置進行標識，在標識位置電鉆開孔。

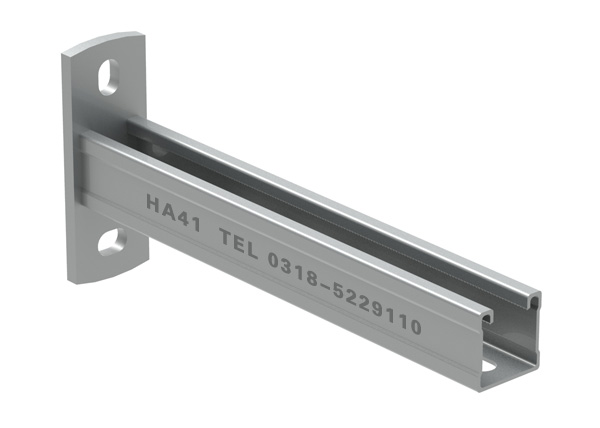

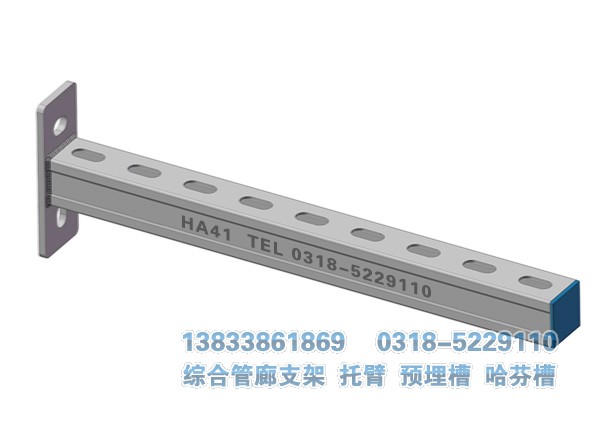

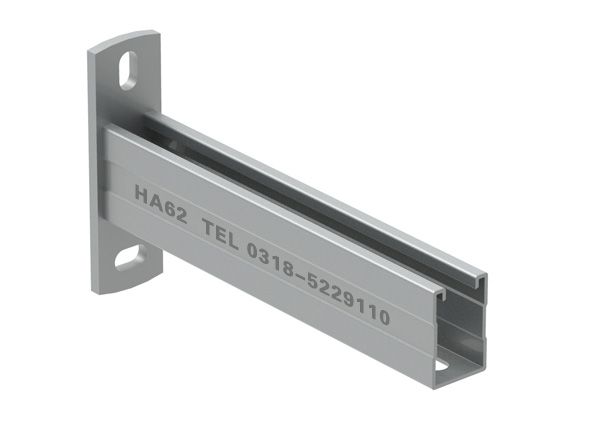

4.采用槽鋼扣件、膨脹螺絲固定立柱。使用槽鋼鎖扣把托臂安裝于立柱上，用水平尺靠平。
5.根據施工圖紙復核支架標高、間距。

綜合支架安裝前，必須用紅外線水平儀進行放線定位，標出槽鋼底邊位置。用鋼筋探測儀探查鋼筋分布位置。槽鋼立柱安裝時需復核垂直度。支架托臂固定時嚴格控制標高及間距。支架安裝完成后，對整體效果復核。

用鋼筋探測儀探查鋼筋分布位置

綜合管廊明裝支架安裝

槽鋼立柱安裝時需復核垂直度

管廊支架安裝

支架安裝完成后，對整體效果復核

綜合管廊電力支架安裝

橋架安裝

1.工藝流程：彈線定位→橋架連接→橋架接地→橋架固定→定位復核
2.根據管廊標準斷面圖，利用紅外線水平儀及線墜進行橋架安裝的定位。
3.鍍鋅橋架按每根4米進行定制，其連接板的兩端不需要跨接地線，連接板兩端各用一個防松墊圈的固定螺栓。

4.利用橋架連接板把橋架進行組對連接，使用90度角連接件把橋架固定于托臂上。
5.橋架過伸縮縫地方增加伸縮節。

橋架過伸縮縫地方增加伸縮節

6.橋架翻彎時，若大電纜直徑小于70mm，橋架翻彎角度不大于30度，電纜大直徑小于等于50時，翻彎角度不大于45度。
7.槽架在穿過隔墻（包括防火墻）、樓板時，采用不燃燒材料將其周圍的縫隙填塞密實。
8.根據施工圖紙復核橋架的位置、水平偏差度。水平或垂直允許偏差為其長度的2%，且全場允許偏差為20mm。
