1.1 目的

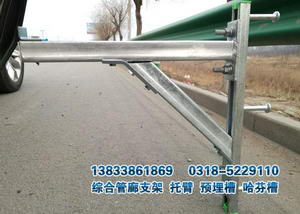

先先為什么要做管廊支架深化設計呢，先先是甲方/業主的要求，目的是為了提高效率降低成本，對機電系統的優化給施工帶來方便。一句話————省時省力省錢。

1.2 依據

與甲方合同中的技術條款及甲方提供的施工圖；以及相關國家規范、行業標準、標準圖集、相關技術參數。

1.3管廊支架深化設計工作內容及出圖種類劃分：

管廊工程深化設計，主要取決于與業主合同的約定
前期一般包括：
——對原設計圖紙?zhí)岢鰡?wèn)題；
——方案及系統的優化；
——系統的核算；
——設備參數的核算；
——平面布置的合理化建議；
——根據甲方要求列出出圖計劃進度；
——列出需出的圖紙目錄。
工程開始后，一般情況所出圖紙包括以下：
——機電管線預留預埋圖；
——機電管線綜合平面圖；
——機電管線綜合剖面圖；
——機電各專業深化設計平面圖；
——二次墻體綜合留洞圖；
——設備機房大樣圖；
——設備機房基礎圖；
——衛生間大樣圖；
——綜合管井大樣圖；
——管道支吊架圖；
——二次精裝末端點位配合平面圖；
——三維管道圖；
——竣工圖

1.4 深化設計送審流程

機電深化設計出圖流程、內容及要求

2.1 工作程序

出圖內容：當原圖為施工圖設計深度時，深化設計工作內容如下：

2.2機電深化設計原則：

2.2.1基本原則
確保實現原始設計意圖，實現業主及相關方的需求。深化設計應以原設計為依據，在事先和原設計師充分溝通的基礎上進行圖紙深化設計，深化設計完成后，報原設計認可后才能進入下道程序。

2.2.2管線布置排列一般原則
（1）決定各管道的終安裝標高的從上到下依次是：排水管、電纜橋架、線槽、暖通管道、通風管道、給水及消防管道。
（2）電纜橋架、線槽盡量高位安裝，通風管道中低位安裝。
（3）電纜橋架與水專業管道應分開布置或布置在其上方，以免管道滲漏時損壞線纜造成事故，如必須在一起敷設，電纜應考慮設防水保護措施。橋架與水管的平行小凈距400mm，交叉小凈距300mm。
（4）強電橋架與弱電線槽之間留有一定間距，以免互相干擾，有條件時，可分別布置在兩側，兩者的間距一般不小于300mm。
（5）遇管線交叉時，應本著“小管讓大管、有壓讓無壓，冷水管讓熱水管,施工簡單的避讓施工難度大的”原則避讓。
(6)管道外壁（或保溫層外壁）之間的小距離按下列規定確定：DN小于等于32mm時，不小于100mm，DN大于32mm時，不小于150mm。并排排列的管道，閥門應錯開位置。
（7）各種管線在同一處垂直方向布置時，一般是橋架、線槽在上，水管在下，熱水管在上，冷水管在下，風管在上，水管在下。盡可能使管線呈直線，相互平行不交叉，使安裝維修方便，降低工程造價。

2.2.3方便施工的原則
充分考慮安裝工序及條件，機電設備、管線對安裝空間的要求，合理性確定管線的位置和距離。

2.2.4方便系統調試、檢測、維修的原則
充分考慮系統調試、檢測、維修各方面對空間的要求，合理確定各種機電設備、管線及各種閥門、開關的位置和距離，以及日常維護操作照明、通風。

2.2.5美觀的原則
明裝機電綜合應充分考慮各機電系統安裝后外觀整齊有序，間距均勻。

2.2.6結構安全的原則
機電管線穿越結構構件，其預留洞口或套管的位置大小應滿足設計要求，確保證結構安全，并符合以下原則：
（1）框架柱身、剪力墻暗柱區域嚴禁開洞。其他部位的結構梁、板、墻上開設洞口或套管原則上應預留。
（2）穿過框架梁、連梁管線宜預埋套管，洞口宜在跨中1/3范圍內。
（3）混凝土結構墻、板上預留洞口小于300mm時，鋼筋不需截?cái)?，繞過洞口即可，當預留洞口大于300mm時，需按設計要求采取必要的結構補強措施。
（4）二次砌筑墻上開設洞口較大時需按設計要求設置過梁。

2.2.7 CAD制圖原則
（1）建立各專業圖層，并設置不同筆寬，各專業字體標注須單獨建層，并統一字體。
（2）綜合平面圖中須以不同的線型或顏色表示各機電系統管線，并明確代號和圖例。
（3）綜合平面圖中風管、電纜橋架以雙線表示，根據甲方要求大于DN50以上的水管也可需用雙線表示；各種管線距離以中線表示，并注明截面尺寸；各種機電管線均應標注主要位置及高度變化處的標高；剖面圖中管線表示外徑或輪廓尺寸，并標注凈距及標高。
（4）圖紙中標注高度時，要統一標準，如使用本樓層裝修地面（建筑完成面）的相對高度，其中重力排水、風管、橋架是指管線底標高，其他是指管線中心標高。

2.3.機電深化設計方法

2.3.1先先深化設計人員要深入熟悉各專業圖紙，吃透設計理念，詳盡了解管線的材質、規格、安裝工藝、支吊架形式、注意事項等，并且要能掌握各專業管線的安裝規范，對于強制性條文要做到熟記于心，應該保證深化設計出來的圖紙符合設計規范和施工規范。

2.3.2在進行管線綜合布置前，要將建筑、結構、安裝、裝修圖紙及已訂設備的資料收集到一起，布置時要考慮墻、板、梁的厚度，吊頂做法及高度，布置時要經常到現場實地考察，測量，防止出現電管線與土建結構發生沖突。

2.3.3在進行管線綜合布置前，先先對準備選用的建筑或裝修底圖進行處理，刪除門等不必要的標注等，對專業圖紙中不必要的標注也要?jiǎng)h除，以使圖紙疊加綜合后圖面清晰。

2.3.4按照CAD制圖原則將機電各個專業深化圖進行疊加，一定要做到分專業、分圖層，然后進一步調整機電管線相對位置、標高，解決管線交叉問題，標出管線的平面位置、標高、上下返彎情況，合理利用空間，優化設計。對于上下重疊的管道，布置有困難時可以在平面圖中錯開，以提高圖面的可視效果，在剖面圖中體現出上下重疊的位置關系。

2.3.5在綜合平面圖中管線密集處依次編號，并畫出相關剖面圖，剖面圖應表示與結構或與吊頂?shù)某叽珀P(guān)系；明確各機電系統安裝與檢修空間尺寸，并注意保證燈具、誘導風機、噴灑頭、攝像機等末端設備使用功能以及排水管線路由與坡度等。

2.3.6根據終確認的機電管線綜合平、剖面圖，把各專業管線拆分到專業圖紙上，形成終的專業施工圖。

2.3.7對于已經做好精裝方案的樓層、房間，管線綜合時不僅要考慮造型內是否能滿足管線安裝，還要根據精裝圖紙中機電末端設備的定位，對末端機電管線進行調整、排布，并將精裝的吊頂及墻體檢修口，表示在機電綜合圖上，其檢修口的定位尺寸應與精裝一致。

2.3.8綜合平面圖中有坡度的管線，尤其是重力排水管，應標注管線的坡向和坡度，并標注起止位置的標高，要保證重力排水管道不上返彎，且能通過預留洞或套管。

2.3.9機電深化圖完成后，要組織各方審核，并經原設計審批才能正式出圖。同時在施工前參照機電深化設計圖紙，安排好各專業施工的先后順序，在施工中嚴格按照機電綜合圖的定位指導各專業管線施工。當現場施工發現問題或某個專業有新的設計變更時，要及時通知深化設計人員，根據實際情況，發出設計協調記錄（工作聯系單）作為機電管線綜合圖紙的必要補充。

2.4設備機房綜合深化圖

多數情況下，由于設備設計選型與業主招標的設備外型不一致，原設計中設備的接口尺寸、形式等均可能發生變化，故機房的施工圖紙大多需要深化設計，深化時不僅要根據實際訂貨尺寸繪出設備基礎圖紙，更要根據實際訂貨尺寸給出設備連接的平、剖面圖，并對各專業圖進行綜合、調整，在布置時要特別考慮現場維修操作的空間，機房?jī)?nèi)要做到管線排布成行成列，排列整齊，間隔合理均勻，盡量采用共用支吊架，在滿足功能的前提下做到良好的視覺效果和人性化。

2.5管井綜合管線深化圖

在豎井施工中,水專業管道有與通風專業共用管井,各自所占位置、分支管位置、走向等在各自圖上表示,并無一張綜合設計圖,所以須在圖紙上先進行綜合考慮,再結合現場實際情況進一步考慮,把一部份圖紙?jiān)O(shè)計矛盾及不合理處在施工前加以消除和解決。

2.6.機電深化設計需注意的問題

2.6.1對已有一次結構預留孔洞的管線，應盡量減少位置的移動；與設備連接的管線，應減少位置的水平及標高位移。

2.6.2機電管線安裝后，還有后續的穿線、調試等工作，如果有可能，還要了解到以后可能增加的二次施工內容，所以要預留出足夠的空間。

2.6.2空調風管、供回水管、冷凝水管、熱水管等需保溫，深化設計時應考慮保溫層厚度，預留合適的保溫空間。

2.6.2管線布置時要經常到現場對土建結構進行核對，測量實際結構的凈空高度，防止結構偏差影響整體布置。

2.6.3各專業支、吊架盡量采用綜合支、吊架，節省材料，布置美觀，把支、吊架占用的空間也要反應在深化圖紙中。

2.6.4在圖紙排布過程中，深化設計人員要經常與各專業技術人員溝通，多去現場看實際情況,各專業的使用功能要嚴格保證，對于不能滿足精裝方案的地方，要及時與業主溝通，提供能夠達到的理想排布方案。

2.6.5每個區域，終出圖時，管線位置、規格、標高，機電管線剖面圖平面圖保持一致。綜合協調過程中，剖面圖作出調整時，平面圖也作出相應調整。

機電深化設計在項目實施中的重要性及角色

1、機電深化對內部各專業的協調，以達到水暖電三個專業的出圖一致，設備參數統一，圖面整齊劃一；
2、對外部的協調包括以下：
1）對甲方/業主：匯報工作流程，圖紙送審，技術問題，解決方案；
2）對機電現場總包：進行深化設計協調， 深化設計策劃，圖紙的審核，重點部位管線的安裝方案，設備安裝方案的確定；
3）對土建現場總包：建筑、結構圖紙的咨詢，深化設計的支持配合，預留洞圖紙的審核；
4）對機電專業分包：機電綜合圖設計配合，設備參數安裝要求；
5）對物資采購供貨商：設備選型的審核，設備安裝大樣圖確認，設備信息的溝通，技術方案討論確定；
6）對裝修深化設計：裝修圖紙的咨詢，吊頂末端點位的配合設計，預留檢修口；
7）對甲方的商務：確認深化設計細則，履行合同中深化設計要求，提供深化設計圖紙，按合同完圖后的請款。
