地下管廊滑動式支架的變形與荷載的關系

一般的支護材料，如鋼材、木材、混凝土都可以近似地作為線彈性材料。對普通的剛性支架，如果變形很小則地下管廊滑動式支架所受的荷載與變形成正比，即支架所受的荷載越大、變形越大。而支架的變形與圍 巖的變形又是相適應的（相對支架架設前圍巖的變形量），所以支架所受的荷載與支架本身的特性有關，如圖4-3,支架剛性太大，其達到平衡時所受的荷載越大，而這個平衡荷載往往大于支架本身的承載能力而使支架遭受破壞。另一方面，如果管廊支架的剛度太小，往往控制不了圍巖變形地壓而進人散體地壓階段，這時支架所受的荷載就更大，而且由于支架變形量大，就容易發生曲屈失穩而破壞，因此，選擇合理的支護特性是支護成敗的關鍵。二、U型鋼可縮性管廊支架的工作原理U型鋼可縮性支架的工作特點是，當圍巖作用于支架上的壓力達到某一限度時（小于支架的承載能力），支架的搭接部分就產生滑動，這時相當于支架產生了較大的變形，變形的結果使得圍巖作用于支架上的壓力下降，而支架的仍然保持較高的承載能力。

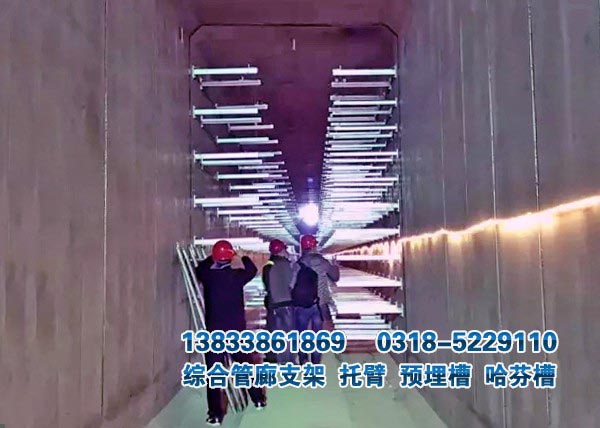

地下管廊滑動式支架

管廊支架縮動量大小與圍巖作用力有關，分析與實驗表明，兩者關系大致成線性比例關系，如圖4-4,當圍巖壓力 達到一定值時，如果支架的縮 動量的增加不需圍巖壓力的增加，即支架的滑動量與圍巖壓力無關，如圖4-4中的，這種支架稱為恒阻式可縮性支架，如果隨著縮動量的增大，要保持支架繼續縮動，圖4-4可縮性支架與圍巖圍巖作用于支架上的壓力必需共同作用情況繼續提高，這種支架稱為增阻式可縮性支架。如圖4-4中的。
因此，從圍巖共同作用觀點看，可縮性支架與剛性支架的基本區別，在于支護的特性曲線是否存在著斜率的突變點。有的支架雖然形式上是可縮性支架，但由于參數設計不合理，支架所受的荷載大于支架本身的承載能力也不能產生縮動，導致支架失穩 破壞，這種現像稱為拒縮，起不到可縮性支架的應有作用。另一 類支架，雖然當圍巖壓力達一定值時，支架產生了縮動，但是隨著支架的縮動，支架的整體承載力急劇下降，支架的支撐性能惡 化，當圍巖壓力再增大時，支架就失穩破壞，這種情況也是達不 到應有的支護效果的。
