由于管廊電力支架所受的荷載比較復雜，再加上U型鋼可縮性支架的搭接部分的存在，給支架的計算帶來很大的困難。在現場中通過觀察可以發現，U型鋼可縮性支架架設一段時間后都會出現搭 接部分下端不同程度的張開，如圖3-3所示，有的甚至卡纜受力太大被拉壞，而導致整個支架的失效。從圖中可以看出，當?shù)竭_一定值時，則出現圖 3-3的變形則是必然的。

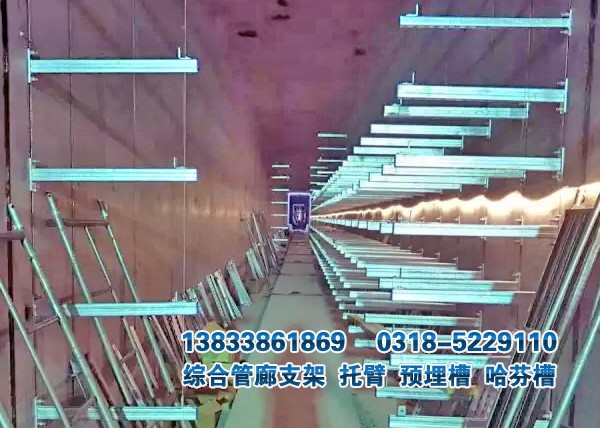

綜合管廊電力支架

管廊預埋槽道

這里引入等效截面桿件概念。搭接部分作為U型鋼可縮性 支架的一小部分，可以用一等效截面桿件代替，這一等效截面桿件滿足以下條件：

(1) 等效截面桿件的長度與搭接部分的實際長度一致；

(2) 等效截面桿件為等截面直桿；

(3) 當?shù)刃Ы孛鏃U件和搭接部分兩端受相同的內力時產生相 同的變形，包括相對角度變形和線變形。

由于搭接部分長度不大，一般只有300-500mm，在這種條件下，剪應力相對角變形影響很小，可以忽略不計，即有 以采用螺栓卡纜的情況為例如圖3-3 (a),等效截面參數 的計算可以這樣考慮：卡纜用一彈簧代替，靜力實驗確定方法:等效截面參數也可以通過實驗室實驗用兩段U型鋼和卡纜 按搭接部分的實際情況進行試驗，用四點彎曲試驗方法，如圖 3-7所示。通過施加荷載P，獲得搭接部分的彎矩M，并通過量測求得,，并與式（3-4)比較得出值。有了等效截面桿件，U型鋼可縮性支架的計算就可以大大地簡化，圖3-6 (a)是三節式直腿半圓拱支架的計算簡圖，圖3-6 (6)是四節圓形可縮性支架的計算簡圖。

在進行管廊電力支架的內力計算和強度校核，可按圖 3-8的階梯形變截面剛架進行計算支架內力，得出搭接部分兩端 的內力，再按圖3-5計算卡纜和搭接部分U型鋼內力。

第四節卡纜預緊力所產生的管廊電力支架內力計算
為了使U型鋼可縮性支架具有一定的初撐力，必需對搭接部分上的卡纜施加一定的預緊力。一般搭接部分視為理想的面接 觸，即卡纜的預緊力直接通過U型鋼搭接的接觸面直接傳遞， 當然不會出現支架內力。但在現場安設U型鋼可縮性支架時，一般是先立腿柱，再上拱梁，后上卡纜，并使其達到一定的預緊力。因此，拱梁和腿柱之間的接觸一般是在搭接部分的上端， 而下端有所張開，這時對卡纜施加預緊力必然會產生支架內力。 在現場調査中可以發現，即使施加預緊力后，U型鋼可縮性支架 搭接部分下端仍然有不同程度的張開現象。卡纜預緊力產生的支架內力按圖3-9的計算簡圖進行計 算。圖3-9的結構為一靜定體系，可直接應用靜力平衡關系求 出支架內力。例如，對于直腿半圓拱拱頂處的內力。
