地點：國家建筑工程質量監督檢驗中心
主題：管廊哈芬槽式預埋件耐火試驗采用RABT-ZTV升溫曲線并順利通過

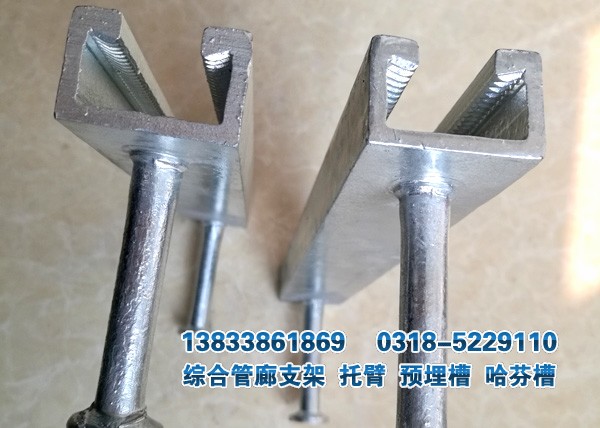

綜合管廊預埋槽哈芬槽

籌備了半年之久的耐火試驗終于在今天落下了帷幕，眾所周知，火災歷來是懸在建筑結構的達摩克利斯之劍。所謂“水火無情”，當火災發生時，其對建筑結構的破壞不言而喻，固定設備的預埋件亦如此。細心的讀者會發現，哈芬B14手冊第10頁提及了哈芬槽式預埋件的耐火性能，其分為R90和R120兩個級別。那問題來了，既然ETA及DIBt認證中已涵蓋槽式預埋件耐火性能，為何我們煞費苦心多此一舉在國內進行耐火試驗?zāi)兀?/p>

先先，在規范層面上，TB/T 3329-2013《電氣化鐵路接觸網隧道內預埋槽道》第6.1.1條規定：管廊槽式預埋件耐火時效試驗按GB/T 9978.1-2008或GB/T 26784-2011規定執行。該鐵路標準自2013年7月1日實施以來，成為了槽式預埋件不多有法可依、有據可循的標準。其所引用的國家標準分別是，GB/T 9978.1-2008《建筑構件耐火試驗方法 第１部分：通用要求》（等同ISO 834-1）及GB/T 26784-2011《建筑構件耐火試驗可供選擇和附加的試驗程序》（等同EN 1363-2）。兩本規范涵蓋了建筑構件耐火的試驗方法。

其次，這里不妨一起普及下升溫曲線的相關知識。當火災發生時，溫度隨著時間的推移而變化，高可達1200℃，也就是說高溫不是一撮而就的，即：其需要遵循一定的升溫曲線，該曲線與火災的類型及其周邊環境息息相關。當槽式預埋件在隧道內使用時，采用隧道火災RABT-ZTV升溫曲線更為準確、有效的模擬火災在隧道內的升溫過程，而ETA及DIBt認證中的升溫曲線采納的是ETK即標準升溫曲線，針對建筑領域的一般性應用。升溫曲線見下圖：

此次試驗，管廊哈芬槽先次采用RABT-ZTV升溫曲線進行耐火試驗，旨在對隧道用哈芬槽式預埋件系列進行耐火性能評估，該系列產品主要用于城市軌道交通及高鐵項目。正如前面所述，不同于標準升溫曲線，此次試驗采用更為苛刻也更適用隧道內火災的RABT-ZTV升溫曲線。鑒于此升溫特性，其給槽式預埋件耐火性能提出了前所未有的挑戰。在懸掛配重的工況下，哈芬槽式預埋件成功通過R120的耐火時效檢測，槽式預埋件試驗項目進一步完善、技術指標亮點紛呈。
