淄博綜合管廊工程是2016—2017年度服務的重點管廊項目之一，應用的產品包括支吊架、錨栓、預埋槽等系列產品，受到業主和施工單位的一致好評。

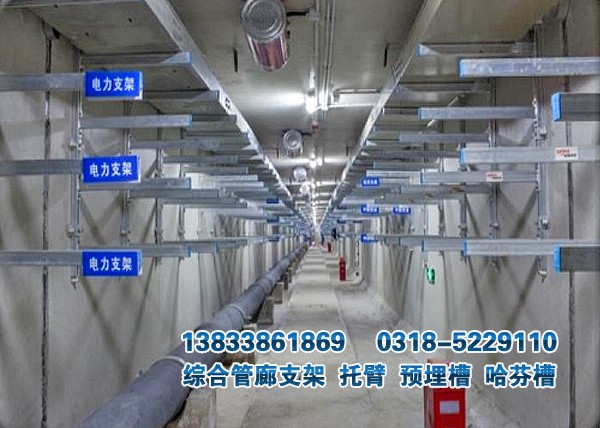

淄博綜合管廊工程是目前山東省內斷截面積大，一次性建設里程長的地下綜合管廊，標準斷面寬8.3米，高5.3米，采用綠色環保的鋁膜支模架體系現澆地下綜合管廊，入廊管線有電力、通信、供熱、給水、中水管線。
新技術、新工藝的使用對產品要求逐步提高，采用裝配式管廊成品支架系統：由橫向和縱向兩種支架，之間通過連接扣件相連，并分別于管廊墻面和地面采用錨栓或預埋槽道T型螺栓連接方式，根據管廊排布方式，大承重荷載根據管道荷載計算選用合適截面的槽鋼。
管廊的建設將有效避免增設或維修各類管線帶來道路的二次開挖，降低道路維護費用，增加路面完整性和耐久性，同時有效利用了地下空間，節約城市用地。針對項目方提出的各種技術要求進行了積極響應，公司通過各種技術實驗和科學計算，提供了多種技術解決方案。目前該項目仍在緊張供貨和安裝中。
除山東管廊項目外，公司近期還分別參與了甘肅白銀、上海、寧夏、云南、四川、重慶等地20余個城市管廊項目的供應與洽商，凸顯了在為客戶提供創新一體化解決方案的先進競爭力。
| 綜合管廊支架對比表 | |||
| 裝配式綜合支吊架 | 傳統角鋼焊接支架 | ||
| 1 | 公司背景 | 國家高新技術企業，新三板掛牌企業，全球FM認證，現代化工業廠房，標準化、自動化、數字化作業，資質齊全，榮譽頗豐 | 現場施工單位制作或小規模金屬加工廠 |
| 2 | 產品描述 | 綜合支吊架由預埋槽鋼或后擴底錨栓、U型槽鋼、懸臂槽鋼、管卡、保溫管卡、槽鋼端蓋、槽鋼鎖扣、六角螺母、六角螺栓、管道管束、電纜卡箍等通過螺栓與混凝土結構連接的方式組成。
1、高強度熱浸鋅U型槽鋼為冷拉成型槽鋼，便于以后管道安裝、維護和擴展使用，槽鋼壁厚為2.5mm，鋅層厚度不低于60μm。 2、連接件材質采用國家標準《碳素結構鋼》GB/T 700規定的Q235B鋼，表面熱鍍鋅防腐處理，鋅層厚度不低于60μm。 3、配套安裝金屬管道的管束和電纜的卡箍內配惰性橡膠內襯墊，具有絕緣，防震，降噪（至少15dB)的功能。綜合支吊架安裝完成后具有安全的抗振、抗沖擊、抗滑移性能 |
支架由膨脹螺絲、角鋼托臂和管道和電纜鋼抱箍等組成，支架根據圖紙尺寸進行加工，加工質量無法精確檢查，依賴焊接工人技術水平，管道和電纜直接敷設在支架上，無任何絕緣，防震，降噪的措施，支架與鋼管接觸點易產生接觸腐蝕 |
| 3 | 設計 | 公司專業人員通過軟件計算設計，既保證力學特性、功能性及外形美觀要求，又綜合科學分布各專業管線，設計精度高，材料控制精確。構件都有明確的選用力值,以確保用戶正確,安全,方便的選用，所有支架均提供力學計算書，所有組件均提供設計荷載，配套專業的計算軟件進行受力計算，保證體系的受力安全性 | 無專業支架設計，憑經驗，具體焊接要求，防腐要求，加工精度一般都是加工廠或施工單位自行控制 |
| 4 | 安裝方式 | 1、拼裝傻瓜式安裝，不用焊接、不用鉆孔，工序簡單，質量穩定。
2、通過槽鋼鎖扣和六角頭螺栓將各種連接件與U型槽鋼相連接。 3、支架裝配時應先整型后再用扭力扳手上緊六角頭螺栓。 4、支吊架調整后，各連接件的六角頭螺栓螺紋部位必須按要求的扭矩鎖緊，防止松動。 5、靈活的安裝，方便二次拓展連接，特別方便后期維護增加管線。 6、使用預埋好的預埋槽鋼，或在槽鋼側壁固定一豎向槽鋼，用錨栓將其固定，再在豎向槽鋼上做托臂支架，支架安裝完成后可以隨時調整和拆卸，槽鋼托臂可以上下微調，管卡和電纜卡左右可以微調，微調精度為2mm，徹底解決安裝過程中放心定位不精確的問題。 7、綜合支吊架完成后非常美觀。 |
需要在地下封閉環境內焊接，有安全隱患且質量不易控制。安裝過程中很難解決放線定位精確的問題。管廊內壁完成面并非是完整的平面，局部凸凹，使得整列支架固定后，左右上下都存在偏差，無法調整，支架固定后，管道和電纜一般直接擱在支架型鋼上，安裝要求管道與支架接觸點必須依據管道走向及坡度在同一直線上，否則會造成支架承載不均勻。電纜和管道不能平行排列，焊接支架不美觀，影響視覺效果 |
| 5 | 空間利用 | 裝配式支架完成后，托臂上方放置了電纜，可以利用槽鋼底部的孔，根據實際荷載情況，進行二次擴展施工，不影響原來的結構，也不需要再次安裝支架，相當于原來的容量可以擴大了1.5–2倍，滿足后期城市電力擴容的需要 | 角鋼支架上方的孔一般都是根據圖紙的布置定的，后期擴展非常麻煩，擴容的能力也非常有限 |
| 6 | 支架報告 | 后擴底錨栓裂縫混凝土工況下抗拉和抗剪報告
槽鋼力學測試報告 鹽霧試驗防腐報告 連接件和槽鋼鎖扣抗拉和抗滑移能力報告（200萬次疲勞測試） 罕見8度地震工況下抗震報告 整體支架防火測試報告 |
無 |
| 7 | 支架主材 | Q235B等級,強度更高，工廠預制冷彎型鋼，控制精度高，出廠時已預先做好表面處理，防腐蝕能力強. | Q235槽鋼或角鋼,熱軋工藝，國標公差相對較大。現場涂刷防腐漆，防腐蝕能力差 |
| 8 | 錨栓 | 熱浸鍍鋅8.8級螺桿，適用于裂縫混凝土，防腐蝕能力強 | 4.8級電鍍鋅，防腐蝕性能差 |
| 9 | 綜合成本 | 支架系統管廊環境可以正常使用幾十年，后期電纜和管道維護方便，可對管線和電纜根據需要任意拆裝組合。一次性投入，安全穩定的運行 | 支架系統需定期檢查并做防護處理，支吊架上管道、橋架等維護工序復雜，甚至需要重新焊接支架系統，需要投入更多的人力物力 |
