■ 地下管廊中管線類型多、數量大：有送風、排風、排煙、空調冷凍水，冷凝水，給水、排水、消防水、氣體滅火（高壓細水霧）、動力配電、綜合監控、AFC、BAS、FAS、TX、XH、PSD……；
■ 管線排部的空間(平面、豎向)有限：狹小的空間內需要布置大量的管線，還要考慮吊頂標高、屏蔽門、屏蔽門兩側燈帶安裝位置、動力柜運輸通道標高，門的開合方向，排水系統的坡度，風口側開、下開、橫穿管線和分支管線的位置，預留充分的檢修空間，因此其支吊系統必須具有高度的綜合性；
■ 綜合管廊支架的受力必須安全可靠，且具有一定的耐火性能；
■ 管廊受運營地鐵振動影響，綜合管線支吊系統需要能夠抵抗振動疲勞荷載；
■ 由于諸多因素，土建施工與設計存在一定誤差，管線安裝過程中支架需進行調整；
■ 管廊內空氣環境復雜，支吊架系統需滿足良好的防腐蝕要求；
■ 地下管廊屬于生命線工程，抗震設防烈度要比當?shù)亟ㄖ拐鹪O(shè)防烈度高一個等級；

地下管廊支架系統功能
1
承受管線荷載
作用到管道上的荷載主要包括：介質運行壓力、自重、風、雪、流動瞬變引起的沖擊等機械荷載，還包括管道熱脹冷縮和管道端點附加位移等位移荷載及由于溫度梯度或熱沖擊引起的熱荷載。
2
限制管線位移
管道在各種荷載作用下都會產生不同程度的變形和位移。在管系中的適當位置設置抗震支撐是必要的。
3
控制管線震動
管道在地震荷載作用下會產生程度不同的擺動、震動或沖擊。需加裝抗震支撐系統系統。

裝配式成品支吊架系統

裝配式支吊架系統-槽鋼

地下管廊預埋槽

1
帶有齒牙的內緣：更可靠承受剪力，為整個系統提供可靠連接
2
槽鋼上預制刻度：方便安裝施工時切割槽鋼
3
軸向加勁肋：特制的凹槽，加強截面剛度，增加了抗彎性能，確保運輸.切割及安裝時截面無變形
4
不同高度，不同厚度，相同寬度，可提供單拼及雙拼槽鋼
16
成品產品，優化截面，外觀精美

裝配式支吊架-配件系統

上百種兩維及三維的連接組件,確保任何特殊情況都有解決方案。

裝配式支吊架-管束系統

惰性橡膠內圈，減振降噪，經久耐用；

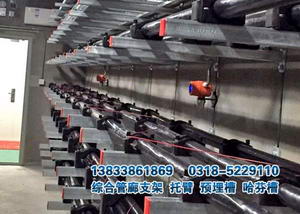

綜合管廊抗震支架

從輕型到超重型管束可供選擇；
鎖緊后防止管道松動；
獨特的端頭設計，可配用兩種規格的螺桿。

裝配式支吊架系統佳解決方案

安全、耐久、安裝靈活、方便、節省空間（適用特殊要求的安裝場所）、配套服務。
